型號 |

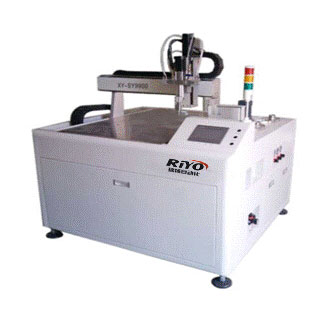

AB灌膠機XY-SY9900 |
有效運動行程 |
X400*Y400*Z120mm |
傳動方式 |
伺服電機+滾珠絲杠 |
操作方式 |
手持示教器 |
定位精度: |
±0.03mm |
速度: |
X/Y軸≤800mm/s,Z軸≤500mm/s |
機械結構: |
7075/T5高硬度航空鋁CNC加工成型 |
三維微調: |
交叉滾子式導軌*2個,精度±0.02mm |
操作模式 |
單動、自動、連動 |
可操作粘度 |
200~30000CPS |
配比精度 |
出膠量≥1g:±3% |
吐出精度 |
出膠量≥1g:±3% |
混合比例 |
1:1~100:1(根據客戶要求確定數值) |
吐膠速度 |
0.05ɡ/sec~500ɡ/sec(根據客戶要求確定數值) |
操作系統 |
PLC+觸摸屏 |
計量方式 |
高精密計量泵 |
儲料桶 |
3~30L不銹鋼儲料桶,可選配攪拌功能 |
混合方式 |
靜態/動態混合(可選) |
操作方式 |
腳踏開關+啟動開關 |
防固化功能 |
有 |
電源 |
AC220V 50HZ |
重量 |
約100KG |
1、本機型通過高精密度計量泵來控制出膠量,具有耐磨、耐腐蝕、不怕膠水有雜質、配膠比例精確等優點;
2、配膠比例100:100-100:10可調,適用于聚氨酯,道康寧有機硅、AB環氧樹脂等各種類型AB膠,從而滿足您灌膠多樣化的需求;
3、配膠部分操作簡便,您只需把AB膠分別倒進相對應的料桶里面,然后在PLC觸摸屏里設置好灌膠程序,按一鍵啟動,機器便可自動灌膠,每個產品灌多少,機器就自動配比多少,有效節約膠水;
4、根據膠水性質,A料桶帶有攪拌裝置防沉淀,也可選配加熱裝置,B料桶密封性好防止揮發,還可加液位感應裝置,當膠水低于這個液位時自動報警,提醒人員添加相應膠水;
5、清晰方便,因為A膠和B膠是分開儲料的,AB膠混合部分只有出膠口的攪拌管,所以清洗部分只有攪拌管,其他部分都不用清洗,如果下班或要停下一段時間才灌膠,只要將攪拌管取下來,泡到清洗劑里或者馬上清洗干凈就行。
B灌膠部分:
1、本機型采用觸摸屏顯示操作,全中文顯示界面,易學易懂,工人培訓簡單,節省培訓時間和培訓費用;
2、程序編輯簡單,一次可存儲多個軌跡圖形,只需進行簡單的選擇操作,便可快速適應不同的工件,本機系統能自動次序方向重整,自動重復路徑檢測,自動倒角處理,平滑處理;
3、出膠口采用雙液動態膠閥,下接動態攪拌管,由馬達帶動攪拌管高速旋轉,實現AB膠均勻混合,杜絕了灌出膠水不干等現象發生;
4、膠量控制精確;所有關鍵部件均采用進口產品,在保證高速、精度的同時,滿足自動化生產條件下的高可靠性的要求,具有獨特控制系統,不受氣壓等因系影響,避免出膠不勻,滴膠,拉絲,毛邊等現象;
5、機械易于調整:可以在一定范圍內適應不同高度工件的要求,并可以保證在更換針頭混合管的時候,不需要對運動軌跡進行重新矯正;
6、通用性強,在滿足電源灌膠的同時,亦可用于太陽能接線盒,儀表,傳感器,變壓器,繼電器,發生器,工業電容,鎮流器等雙液灌膠需求。
