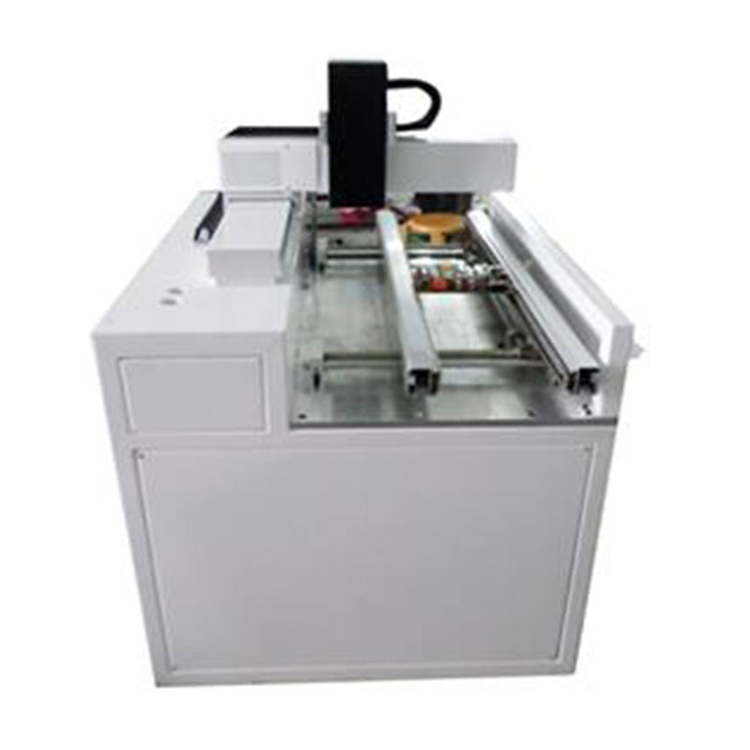

此機臺根據客戶流水線作業情況進行設計,可直接將機臺放置流水線上,無需人工上下料,實現真正的無人化看管作業。常見應用范圍有:
〇PCB電子零件固定及保護
〇LCD玻璃有機板材封裝粘著
〇移動電話機主板涂布
〇定量液體填充涂布
〇芯片邦定
機器配置:高精密伺服電機 日本松下
高精密伺服驅動器 日本松下
高精密線性導軌 臺灣上銀
高精密滾珠絲杠 臺灣TBI
高精密同步傳動帶 美國蓋茨
高精密調壓閥 英國諾冠
高精密電磁閥 美國MAC
點膠控制氣動配件 臺灣亞德客
開關按鈕 臺灣天得
型號 |
XY-D4040 |
加工范圍X*Y*Z(mm) |
400*400*120(可根據客戶要求定制) |
最大負載 |
Z/10KG |
移動速度(mm/s) |
X/Y:500mm/s Z:300mm/s |
重復精度 |
±0.01mm |
顯示方式 |
手持示教器 |
馬達系統 |
高精密伺服電機+驅動器(可選配步進電機+驅動器) |
傳動方式 |
直線導軌+滾珠絲杠(可選配直線導軌+同步帶) |
運動插補功能 |
3D立體空間任意路線皆可 |
編輯模式 |
手持示教器 |
最少出膠量 |
最小出膠量為0.005g,實際依膠水粘度與出膠量而定。 |
排風口 |
提供口徑,由客戶自行選擇是否啟用 |
外部接口 |
IO |
輸入電源 |
AC220V 50-60Hz |
工作環境溫度 |
10-40℃ |
工作環境濕度 |
20-90% no condensation |
外型尺寸W*D*H(mm) |
830*893*1141 |
重量 |
約230kg |
