應用范圍
傳感器、繼電器、電源適配器、電子玩具、翁鳴器、電子元器件、家用電器、電動車控制器、電腦數碼產品、工藝品、移動電話機板、線圈類產品、按鍵類產品、電池盒、喇叭外圈點膠粘接;揚聲器封裝及點膠,光半導體、手機電池、筆記本電池封裝,PCB板邦定封膠,COB、IC、PDA、LCD封膠,IC封裝,IC粘接,機殼粘接,光學器件加工,五金零件封裝涂膠、定量液體填充、芯片邦定,汽車機械零件涂布,機械密封等。
適應膠水
硅膠、EMI導電膠、UV膠、AB膠、瞬間膠、環氧樹脂膠、密封膠、熱膠、潤滑脂、銀膠、紅膠、錫膏、散熱膏、防焊膏、透明漆、螺絲固定劑等。

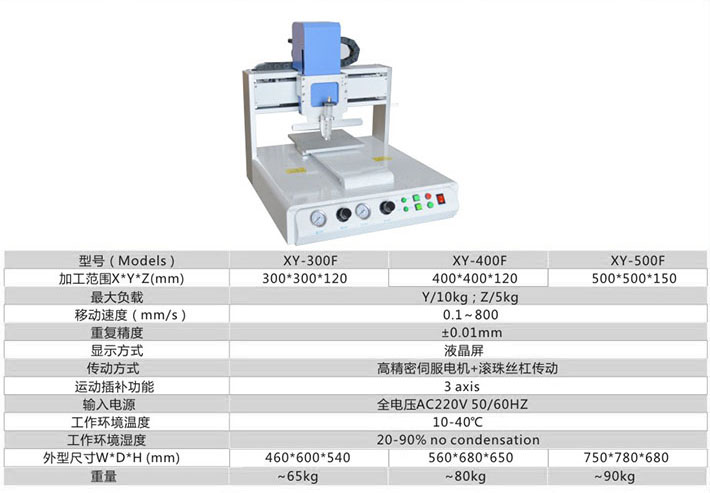

型號(Models) |

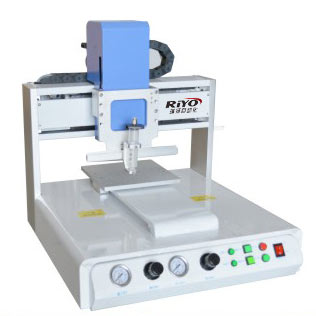

XY-300F四軸自動點膠機 |
有效運動行程X*Y*Z(mm) |
X300*Y300*Z120mm |
最大負載 |
Y/8kg;Z/5kg |
移動速度(mm/s) |
X/Y軸:0.1~500mm/s,Z軸:300mm/s |
重復精度 |
位置±0.01mm |
教導方式 |
手持示教器 |
傳動方式 |
日本松下伺服電機+臺灣TBI滾珠絲杠進行傳動 |
外部接口 |
USB |
輸入電源 |
全電壓AC220V 50/60HZ |
工作環境溫度 |
10-40℃ |
工作環境濕度 |
20-90% no condensation |
外型尺寸W*D*H (mm) |
460*600*540mm(僅作參考,設備批次不同尺寸可能有變化,請以實物為準) |
重量 |
約50kg |
設備簡述:
1.采用最新三軸點膠控制系統。
2.X、Y、Z三軸全部采用臺灣高精度線性導軌。
3.手持示教器操作,能記憶多個點膠作業文件,可隨時調用。可連接手持示教器,也可脫開手持示教器運行。
4.運動軌跡從點到點/直線/圓形/孤形/二軸/三軸的插補,循環定位精度在±0.01mm以內,可勝任各種復雜圖案.點.線.矩形.圓形等人工無法完成的點(涂)膠場合.最適宜制作自動化流水線生產線.一次教導編程后可長期自動作業,節省人力.可根據實際情況進行程序調整速度.
5.可任意改變中途的加工速度,可任意控制點膠、涂膠的量。氣壓、真空回吸(控制膠水的滴漏)可任意控制。
6.工作精度可達到±0.01mm。
